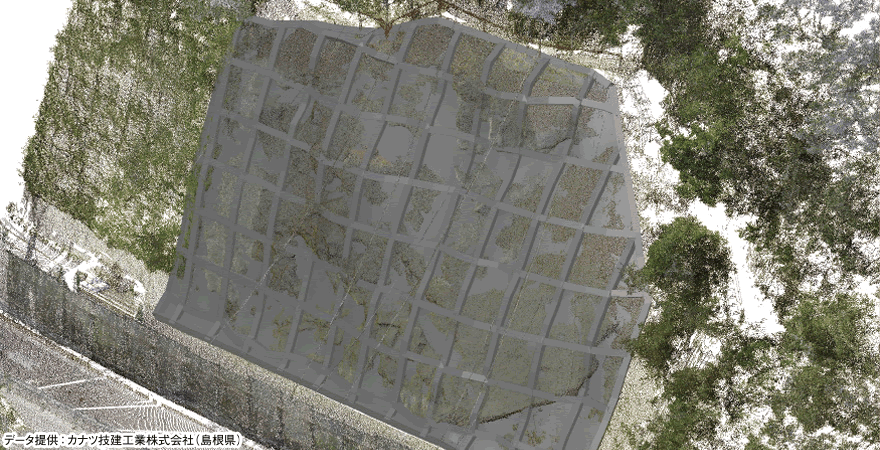

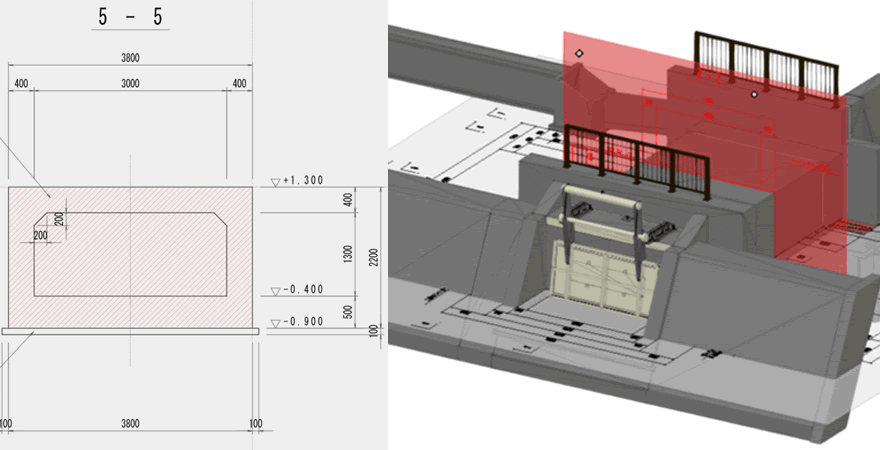

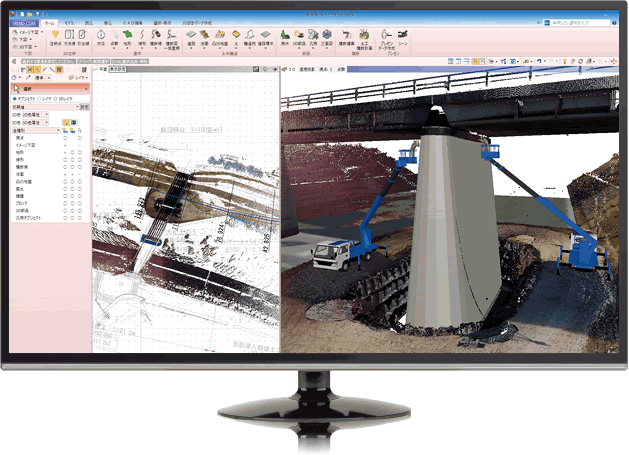

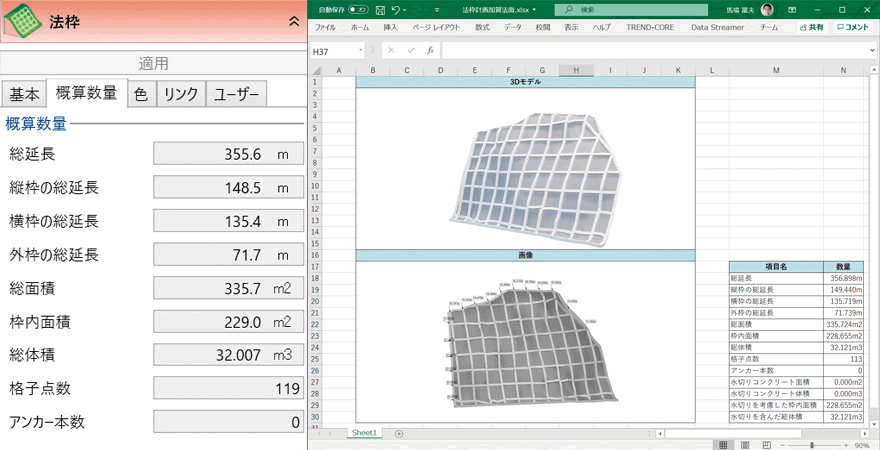

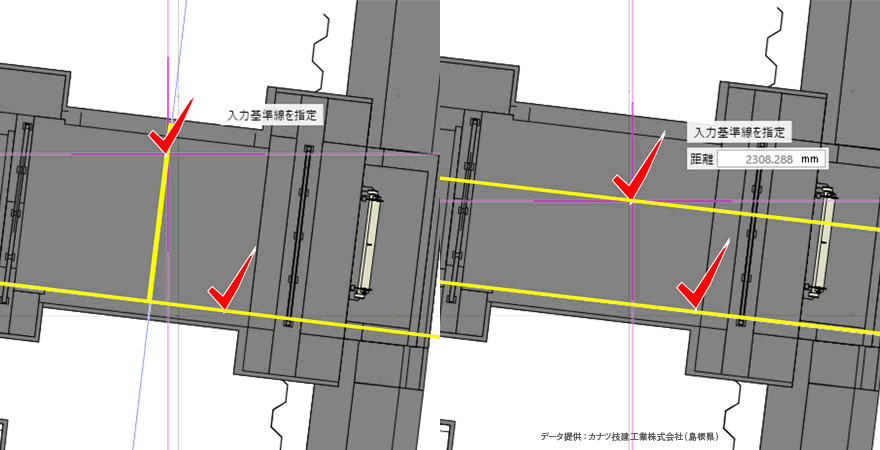

BIM/CIMコミュニケーションシステム TREND-CORE 2D図面と3Dモデルの整合確認 次元モデル成果物作成要領（案）に則り別々で納品された「3Dモデル」と「2次元図面」をそれぞれ読み込み、モデルと図面を重ねた照査を手軽に行えます。読み込んだ各データを正しく重ね合わせて配置する”補助機能“を追加し、3DA（アノテーション）モデルの作成の手軽化を実現します。『三面図リスト- 図面設定』から、設計照査や照査結果を画像・図面として出力が可能です。 ドローンやレーザースキャナーで取得した点群の現況地形に沿って、設計条件から法枠の配置計画と3Dモデルを自動生成。扇形形状など複雑な地形も考慮した法枠の施工計画を立てることができ、大幅な効率化が見込めます。従来では難しかった着工前の発注者や施工担当者との完成イメージの共有が可能となります。枠内工種の設定による材料毎の数量算出(施工金額)や、生成された3Dモデルから面積や延長、コンクリート体積等の数量算出が行え、Excelファイルで成果を出力できます。 投稿ナビゲーション TREND-ONE EX-RTEND武蔵
